混凝土攪拌樓,混凝土攪拌設備是在收集同類產品優點和使用經驗的基礎上，研制開發的具有國內同類產品先進水平的攪拌站。是由配料、攪拌、電氣控制等部分組成的全自動混凝土拌制成套設備。它適用于中等以上規模的建筑工地、預制件廠和商品混凝土生產廠。
① 拌混凝土質量好：主機：知名合資品牌主機或國產自制主機。
②生產率高：自動攪拌循環時間設計為1分鐘。幾個稱重計量秤可同時工作。攪拌機上方設有骨料集料斗，皮帶輸送機可有效輸送 骨料。水泥倉采用進口氣墊破拱裝置，確保水泥的順利輸送。
③計量精度高：采用的 PLD1600/2400/3200Q-Ⅳ型混凝土配料機是一種攪拌站專用自動配料設備。選用四個骨料計量秤分別計量，計量時間充足、量程小，誤差值小，計量精度高 。四個計量斗代替累計皮帶秤，避免皮帶機頻繁啟動。
④可靠性高、安全性能好：控制系統 采用原裝進口工控機，功能多、容量大、抗干擾能力強，所有關鍵零部件均采用進口原裝件，提高了控制系統的可靠性、安全性。
⑤布置的靈活性：骨料倉與主機部分可一字形布置，也可直角形布置。本站可選用200t、150t、100t水泥倉，水泥和粉煤灰由螺旋輸送機輸送，螺旋輸送機規格Φ325、Φ273供用戶選用。
⑥上料的多樣性：骨料倉上料可用裝載機上料，也可用推土機和斜皮帶機上料。根據 本站所處的使用環境和地域位置以及用戶的要求，提供主體部分開式圍欄和全封閉式彩板結構。該攪拌站骨料輸送系統采用18度平皮帶方式，這種輸送形式具有故障率小的優點，是一種理想的骨料輸送方式。
⑦屬環保機型：主體部分設有除塵器，防止粉塵外揚。
⑧配有兩套監視系統：可隨時觀察攪拌站的下料、運轉情況。
HL120型混凝土攪拌站是由配料、攪拌、電氣控制等部分組成的全自動混凝土拌制成套設備。它適用于中等以上規模的建筑工地、預制件廠和商品混凝土生產廠。其主要特點：
(一)采用模塊式結構，整機安裝、搬遷十分方便，設備造價低。主機采用JS2000意大利SICOMA主機或國產自制雙臥軸強制式混凝土攪拌機，攪拌質量好、效率高。 骨料采用配料機配料，計量準確，生產效率高.水泥、水、液體外加劑的配料均采用電子秤計量，配料精度高。供水系統采用水泵加壓原理，使水流速加快，噴灑均勻 。骨料上料采用帶式輸送機，壽命長，工作效率高。電氣控制系統主要元器件全部采用名牌產品，性能可靠，操作使用方便，有打印功能，帶空調。
(二) 整體美觀大方，安裝、拆卸方便，每層外包裝側面可打開，便于檢修、更換配件；所有料秤均采用獨立計量，一秤一表，提高了計量精度； 骨料提升皮帶機采用，外掛式減速機構運行平穩，動力強勁，便于維護； 所有粉料在輸送、計量、投放過程中都處于封閉狀態，杜絕粉塵排放各部位均采用性能可靠、傳動平穩的傳動機構，有效降低噪音；攪拌主樓及皮帶機全部采用環保外包裝，從而進一步降低了粉塵及噪音污染； 該攪拌站所采用的 PLD3200Q-Ⅳ型混凝土配料機是一種攪拌站專用自動配料設備。該機由給料機構、稱量系統、電氣控制系統等組成。其特點是給料機構呈“一”字形排列，弧門給料，稱量方式采用兩兩累積稱量，計量準確。該攪拌站骨料輸送系統采用18度平皮帶方式，這種輸送形式具有故障率小的優點，是一種理想的骨料輸送方式。

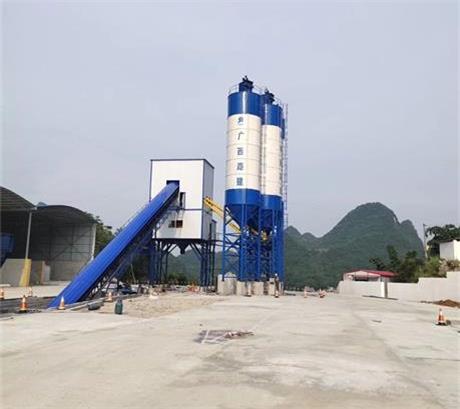

混凝土攪拌站:HZS60D（斜皮帶）
產品結構特點：
⑴機架：機架分上機架和下機架。上機架頂部安裝水泥秤、水秤及其支架、砂石集料斗及支架，上機架中部安裝攪拌主機，下部安裝卸料斗；下機架是上機架的支撐部件，一二層平臺之間設有扶梯，主樓上半部采用彩板封閉。
⑵骨料供給系統：PL1600A型配料機由倉架、倉體、皮帶機、計量斗、計量杠桿及傳感器組成。倉體是3個8m3的儲料倉及圍板，倉下口敞開式，骨料分別由3臺皮帶輸送機輸送至計量斗，計量方式是計量杠桿---傳感器---電子秤，自動完成砂、石等物料的配料。計量斗下部是1臺皮帶機，將骨料送至18o皮帶機。18o皮帶機由電動滾筒、槽型托輥、下托輥、清掃器、輸送帶、張緊裝置、接料槽和機架組成。將骨料送至集料斗。集料斗由斗體、支架、開關門裝置、防塵罩組成。將骨料投入攪拌機。
⑶水泥供給系統：水泥（粉煤灰）筒倉由支架、筒體、卸料門、除塵器、破拱裝置、輸料管等組成。水泥經敞開卸料門進入螺旋輸送機。螺旋輸送機由整機和吊裝裝置組成。將水泥輸送至水泥秤。水泥秤由計量斗及拉桿、蝶閥、傳感器、除塵管組成。將水泥投入攪拌機。
⑷水供給系統：水箱或水池，根據水的資源條件用戶自備水路系統由水泵及支架、水管及管件等組成。將水輸送至水秤。水秤由計量斗及拉桿、蝶閥、傳感器組成。將水投入攪拌機。
⑸液態外加劑供給系統：儲料桶由兩套儲料桶及支座、不銹鋼泵及支座、排液管閥等組成。管路系統由膠管、管件、閥門、電磁閥組成。將液態外加劑送至其計量秤。外加劑計量秤由計量斗及拉桿、蝶閥、傳感器及支架組成。將液奢望外加劑投入水秤，與水一并投入攪拌機。
⑹壓縮空氣供給系統：由空壓機、三聯體、管路、電磁換向閥、快換接頭、空氣過濾器等組成。將壓縮空氣送至氣缸、蝶閥、破拱等用氣點。
HL60/90/120/150/180 混凝土拌合樓,混凝土攪拌站主要特點:
1、優良的攪拌性能及高效的生產率：
主機采用雙臥軸強制式攪拌機，攪拌能力強，攪拌均勻、迅速，生產率高，對于干硬性、塑性及各種配比的混凝土，均能達到良好的攪拌效果。先進的主機配以高效率的計量稱重系統和骨料輸送系統，再加上先進的工業計算機控制方式，使整機具有高效的生產能力。
2、精確的計量性能：
各計量秤均為電子式稱量方式，所用傳感器均選用世界著名的“托利多”高精度傳感器，骨料供給系統選用四個計量斗同時計量方式，使骨料供給系統配料周期大大縮短，計量精度大大提高。
3、簡捷的操作性能：
整機采用具可靠性的工業計算機控制和完善的管理，有自動、手動兩種工作方式，操作簡單，易于掌握。能夠存儲配比種數無限制，動態畫面跟蹤顯示，能清楚了解各部件運動情況，能同時存儲、打印報表等各種數據資料。可根據不同容量的混凝土攪拌運輸車設置任意的生產量和罐數而自動完成。攝像監視系統，使整套設備功能齊全，強大。
4、良好的環保性能：
所有的粉狀物料，從上料、配料、計量、加料到攪拌出料都在封閉狀態下進行。全封閉結構的攪拌主體、骨料輸送系統及除塵系統，有效的降低了粉塵和噪聲對環境造成的污染。
5、高壽命的設計：
攪拌主機襯板及葉片采用高鉻高錳合金鑄鋼材料，獨特的軸端支承及密封形式極大地提高了主機的使用壽命。對經常受沖擊、易磨損部位如：卸料斗、中間骨料倉采用耐磨鋼板在內部加強，以延長其使用壽命。
6、專業的鋼結構設計：
依靠具有鋼結構國家甲級設計資質的集團設計中心設計的攪拌主樓鋼結構結構穩定，抗震能力強。外封裝采用夾芯彩鋼板，既美觀大方由可以保溫隔熱。
7、靈活的場地布置：
可根據場地的情況，可選擇3～5個骨料倉，再選擇不同角度的上料皮帶機或提升斗，做出更合理的布置。
8、完善的工業設計：
工業設計貫穿于產品的整個設計過程中，設計將人機工程學和美學有機結合，使得整機造型美觀、大方，結構布局合理，色彩怡人。各保養、維修部位均設有走臺或檢梯，且有足夠的操作空間，操作更舒適，維修更方便。
混凝土攪拌樓配套用配料機PLD800C、800D、800E、1200、2400、3200等型
性能特點：
PLD系列混凝土配料機是一種與攪拌機配套使用的前臺自動配料設備。它可根據用戶設計的混凝土配比自動完成砂、石、水泥等3~6種物種（二級混凝土）的配料程序。
該系列產品采用電子稱量，微機控制，數字顯示，有線遙控操作，具有稱量準確、配料精度高、速度快、控制功能強、操作容易等優點。
本系列混凝土配料機與相應的混凝土攪拌機組合，可組成各種不同形式、不同規格的組合式混凝土攪拌站。
產品用途：適用于各類大、中、小預制構件廠及公路、橋梁、水利、碼頭等工業及民用建筑工程。
產品質量：配件符合國家建設部GB/T9142-2000標準
HZS90型混凝土攪拌樓，商品砼拌合站是在吸收國內外同類產品優點和使用經驗的基礎上，研制開發的具有國內同類產品先進水平的攪拌站。
產品結構特點：
1、攪拌混凝土質量好:攪拌機構先進，葉片耐磨性高，角度設計合理，攪拌效果好、速度快，使用壽命長。仕高瑪(或國產自制）可選JS1500,主機特點：齒輪減速器，體積小、效率高、極為可靠。襯板、葉片材質為高鉻耐磨鑄鐵，角度設計合理，攪拌效果好、速度快，使用壽命高達5萬罐以上。四軸端配有全自動密封注油系統，并在操作室內設有主機運行報警器,全自動檢測減速箱油量、溫度、卸料泵油量，潤滑油油量及密封壓力。卸料門為液壓油泵控制，有三個停留點及手動開閘，無噪音。檢修門設有安全開關，開門既斷電，確保檢修人員安全。超重設計，減震極佳。
2、生產率高:每循環出1.5m3混凝土。幾個稱重計量秤可同時工作。攪拌機上方設有骨料集料斗，皮帶輸送機可有效輸送骨料。水泥倉采用進口氣墊破拱裝置，采用干燥的壓縮空氣，確保水泥的順利輸送。
3、計量精度高：選用四個骨料計量秤分別計量，計量時間充足、量程小，誤差值小，計量精度高。與累計皮帶秤比較，還可避免皮帶機頻繁啟動。
4、可靠性高，安全性能好：控制系統采用原裝進口計算機工作站，功能多、容量大、抗干擾能力強，其水平可與進口站相媲美。控制系統安全、可靠。攪拌機軸端密封與支承機構，密封與支承部分選用分離結構，密封裝置固定在攪拌筒的端板上，采用浮動密封環和壓力油集中潤滑形式，維修方便，使用壽命長。
5、布置的靈活性：骨料倉與主機部分可一字形布置，也可直角形布置。后臺配料可在地上用裝載機上料，也可設在地下用推土機推料。水泥倉100t、80t、50t三種容量供用戶選擇。水泥和粉煤灰由螺旋輸送機輸送，螺旋輸送機有四種規格Φ325、Φ273、Φ219、Φ194供用戶選用。
6、電氣控制系統:工控微機自動控制系統的設計，是本公司與濟南研制開發的。系統包括：控制柜、動力柜、微機、顯示器、打印機、鼠標等。整套系統控制性能指標高，抗干擾能力強，功能豐富的計算機控制軟件及全漢字圖形顯示系統，使攪拌站的管理與控制極其簡便。從投料、計量、攪拌到混凝土卸料的全過程以及原材料消耗情況統計等均可由一名操作員在控制室內的控制柜上完成。主要控制電器元件選用優質名牌產品，目前該控制系統已廣泛使用，并得到用戶的認可。
HZS50型混凝土攪拌站是由配料、攪拌、電氣控制等部分組成的全自動混凝土拌制成套設備，它適用于中等以上規模的建筑工地、預制件廠和商品混凝土生產廠。本機主要特點：采用組合式結構，整機安裝、搬遷十分方便。 攪拌主機及骨料提升采用JS1000型雙臥軸強制式混凝土攪拌機，攪拌質量好、效率高。 骨料配料系統采用PLD1600型配料機，計量準確，生產效率高。 水泥、水、液體外加劑的配料均采用電子秤計量，配料精度高。 供水系統采用水泵供水，水流速加快，噴灑均勻。 電氣控制系統主要元器件全部采用優質元器件，性能可靠，操作使用方便，有打印功能，帶空調。
JS系列雙臥軸強制式攪拌機，有JS500、750、1000、1500、2000等主要機型，生產率分為25、40、50、75、100m3/h。可與不同型號的PL系列配料機組成簡易式混凝土攪拌站，也可作為攪拌站的主機。可攪拌干硬性混凝土、塑性混凝土、流動性混凝土、輕骨料混凝土及各種砂漿，該機具有結構合理、攪拌質量好、時間短、能耗低、噪聲小等特點。 適用于各種建筑工程及預制構件廠。
本機卸料高度分別為 1.5m、2.7m、3.8m三種（或用戶自定）,用戶可自配翻斗車或混凝土攪拌輸送車配套使用。
|
