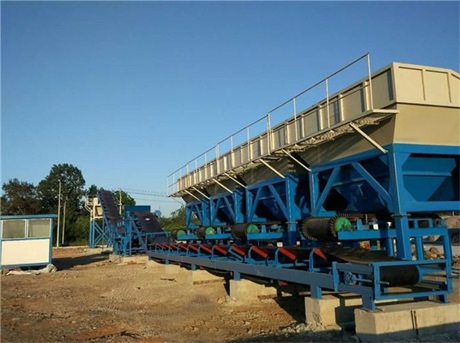

600噸水穩攪拌站二次拌合由集料倉、主送料皮帶、粉料倉、儲水罐、成品攪拌缸、成品輸送皮帶、成品料倉和操作室構成的。在傳統的單機穩定土拌合設備，將成品攪拌缸、成品輸送皮帶及成品料倉縱向前移，在空出的位置安裝一個干料攪拌機和半成品輸送皮帶，干料攪拌缸進料口與主送料皮帶連接，出料口通過半成品輸送皮帶與成品攪拌機的進料口連接，形成雙機兩級串聯攪拌模式。另一種模式是采用兩個攪拌機疊加的方法，具有結構緊湊，占地面積小等特點。
600噸水穩攪拌站二次拌合穩定土雙機兩級拌合設備適用各種無機結合穩定材料的拌合生產，尤其適合低劑量抗裂型水泥穩定礫石（碎石）混合料的拌合，使其強度均勻、抗離析，保證混合料均勻、色澤一致、不出現灰條、灰團和花面，水泥及水分合適均勻。
通過采用穩定土雙拌鍋兩級拌合設備生產水泥穩定砂礫混合料基層試驗段攤鋪施工，可以使穩定土結合料更好的裹覆礫石和減少鋪筑時的離析，減少水泥用量（設計水泥劑量4.5%，雙機攪拌水泥劑量4.0%），減少水穩干縮開裂，綜合提高水泥穩定礫石混合料的使用性能�；旌狭暇鶆蝾伾恢�，能較好的碾壓成型，減輕輔助工人的工作量，水穩基層的平整度控制效果較為明顯，更有效的保證了水穩基層的工程質量。
600噸水穩碎石攪拌設備、水穩層攪拌站使用方法：
工程所需骨料分別用裝載機裝入700噸水穩碎石攪拌設備、水穩層攪拌站各個料斗，開啟料斗閘門，骨料落到皮帶秤皮帶上，各皮帶秤按工程設定流量值自動定量連續稱量和輸送所需骨料，然后由水平皮帶機把骨料送入攪拌裝置，所需粉料由粉料倉經螺旋輸送機送至螺旋電子稱，螺旋電子稱按照重量設定值自動連續的稱量出所需用的粉料，送至攪拌裝置內；攪拌用水由水泵經過調節閥門及管路按工程所需水量送至加水器噴頭，均勻的噴灑在攪拌裝置內，進入攪拌機的物料在攪拌機內相互反轉的兩根攪拌軸上螺旋漿片的攪拌下，受到漿片周向、徑向、軸向力的作用，使物料產生擠壓摩擦、剪切、對流，從而進行劇烈的強制攪合，并向出料口推移，當物料到達機內出料口時，各種物料已相互得到均勻的拌合，并具有了壓實需要的含水量，此后均勻的物料由出料口落到斜皮帶機上，由該皮帶機輸送到儲料倉內，等待運料車到來后，由氣缸控制的斗門開啟，裝車后斗門關閉，成品料運往施工現場。
600噸水穩攪拌站,水穩碎石攪拌站、水穩碎石攪拌機械就是將不同規格的碎石、礫石、水泥和水等材料按照施工配合比在固定地點進行均勻攪拌的專用生產設備，水穩拌合站作為當前高等級公路、鐵路、城建市政道路修筑中的一種高效能穩定土基層修筑機械，具有材料級配精度高、攪拌均勻性好、節省材料、便于計算機自動控制等優點，能更好的保證穩定土材料的質量，因而廣泛用于鐵路、公路和城市道路的基層、底基層施工。
600噸水穩碎石攪拌站、水穩碎石攪拌機械參數性能特點:
1、積木式模塊化設計：安裝及轉移場地方便、快速，并可根據用戶需要進行不同組合和特殊配置。主要供貨模式有：骨料供料斗有四斗、五斗、六斗三種組合可供選配。粉料倉有單粉料倉和雙粉料倉兩種組合可供選配。卸料方式有：8、10方卸料倉。特殊裝置有：破拱裝置。(選配件)
2、主框架采用矩形管設計。結構合理，外形壯觀、氣派。
3、攪拌性能優越：采用雙臥軸強制式攪拌主機，高強度、大容量、無磨損。高鉻耐磨合金刀片，多刀片攪拌,迅速，能獲得優秀的攪拌質量。
4、骨料稱重為托輥稱重,計量穩定、波動小、精度高。
5、粉料稱重為螺旋秤結構。粉料一級計量采用特制的螺旋給料機，可提供非常均勻的料流,確保反饋控制所需的線性給料關系。
6、在線反饋控制：一級容積計量采用變頻調速控制，二級稱重計量采用皮帶秤或螺旋秤。稱重信號傳輸?shù)椒Q重儀表直接控制變頻器調節給料量。實現全自動在線反饋控制,可提供卓越的計量精度。
7、稱重儀表控制：采用稱重儀表工業控制器控制，可手動和自動程序操作，操作簡便，工作可靠。配料比例設定，調整精確、方便，整機配有安全報警緊急停車系統。
600噸水穩二次攪拌設備,水穩攪拌機攪拌原理：
(1)工藝流程：開機前準備→上料→首次攪拌→二次攪拌→出料→運輸車運輸?shù)浆F(xiàn)場。
(2)考慮施工過程中水泥用量的損耗，攪拌水穩混合料時水泥用量比配合比值高0.2-0.5%，保證現場攤鋪混合料的水泥含量，由試驗人員不定期取樣檢測，水泥用量不得過高，減少水穩干縮開裂的可能性。
(3)攪拌時粗細集料經過皮帶運輸?shù)降谝话韪變劝磁浜媳壬咸岣?%-2%左右加上，攪拌水穩混合料時還要按配合比提高0.2-0.5加水泥進行第一攪拌，攪拌結束后通過皮帶輸送到第二個拌缸內進行二次攪拌，通過二次拌合提高混合料的均勻性。
(4)由計算機按設定程序自動控制，根據試驗室施工配合比依其比重輸入碎石，嚴格控制拌和機的喂料速率，保證混合料均勻、色澤一致、不出現灰條、灰團和花面，水泥及水分合適均勻。攪拌系統：
1.攪拌機拌和物料均勻，軸承座外置與攪拌缸體脫離，穩定性、密封性極佳，永無污物滲入之憂，極大的降低了保養工作量，確保高度可靠。
2.框架式底盤，強度高，安放牢固，穩定性好。出料方向根據場地大小即可一字形布置又可L形布置，機動靈活。
3.攪拌缸底部設清料窗口，便于內部物料清除。
4.攪拌機上無任何障礙物，直觀可視且有足夠的操作空間，方便檢查維護。
5.電機驅動減速機，大齒輪同步傳動，工作穩定可靠，耐沖擊振動，抗過載能力強，使用壽命長。
6.采用無襯板雙臥軸強制式攪拌主機，密布小漿葉大線速度方案，使物料在“沸騰”狀態下快速推進，生產率高，拌和均勻生產過程連續穩定，且無需更換襯板，使用壽命長，維護成本低。
600噸水穩層攪拌站、水穩料攪拌站設備適用于多種配比、多種材料的穩定材料集中廠拌,其配料機采用變頻調速技術，能穩定連續地配給石子、砂礫、土壤、粉煤灰等多種基礎材料，既提高了配料速度和穩定性，又能更準確地控制配料量，滿足了高等級公路及高等級鐵路建設施工規范的要求。全套設備的功能模塊采用移動式設計，占地面積小，安裝快捷，操作簡便易行。雙電機雙臥軸強制連續式攪拌機，設計合理、攪拌均勻、工作可靠。穩定土廠拌設備是鐵路（國家鐵路客運專線、高速鐵路）、公路、市政、機場、大壩等大型基礎建設工程穩定土基層施工的理想設備。整套廠拌設備具有施工工地轉移方便，安裝簡單，操作容易等特點。它不僅適用于道路工程，還可用于機場、水壩等工程。當拌制碾壓混凝土和各種穩定材料時，其生產率可達每小時600立方米；當拌制常規水泥混凝土時，其生產率可達每小時60-500立方米。整套設備采用電力驅動，總功率190千瓦。
|
